HN型濃相氣力輸送系統根據國內外技術及經驗，結合科學實驗，經過數年實踐，被確認為是一種經濟又可靠的氣力輸送系統，該系統輸送灰氣比高，耗氣量少，輸送速度低，有效降低管道磨損，該系統主要由壓縮空氣氣源，HN型倉泵、控制柜、輸送管、灰庫五大部分。
一、倉泵
接受除塵器集灰斗的飛灰，經流化后通過輸灰管送到灰庫。
二、壓縮空氣氣源
由空氣壓縮機、除油器、干燥器、儲氣罐及管道組成，主要為倉泵及氣控元件提供高質量的壓縮空氣。
三、控制柜
以電腦集中控制各種機械元件動作，并附有手動操作機構。
四、輸送管道
經實驗，輸送距離可達1300米，管路壽命可達20000小時以上。
五、灰庫
由灰庫本體、布袋除塵器、真空釋放閥、料位計、卸灰設備等組成。

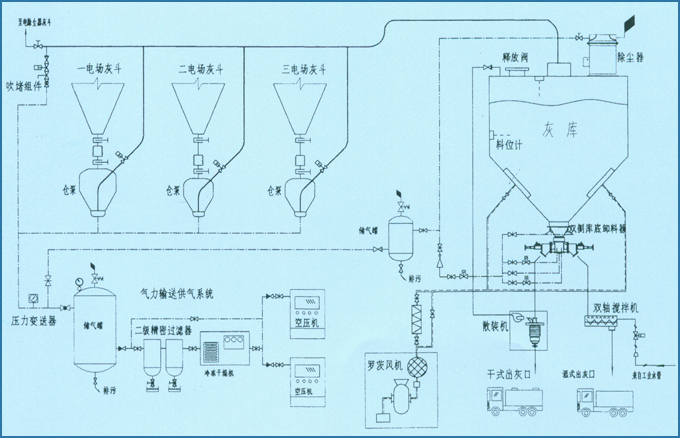

HN型濃相氣力輸送系統圖
工作原理
HN正壓濃相倉泵工作過程分為四個階段：
1、進料階段：
進料閥打開，物料自由落入泵體內，當泵體內上升物料觸及料位計后，料位計發出料滿信號，進料閥自動關閉，完成進料過程。
2、流化加壓階段：
進氣閥自動開啟，壓縮空氣進入發送體底部，擴散后穿過流化床，在物料充分流化同時，泵內氣壓上升。
3、輸送階段：
當泵內壓力達到一定值時，壓力傳感器發出信號，出料閥自動開啟，流化床上的物料流化加強，輸送開始，泵內物料逐漸減少，此過程中流化床上的物料，始終處于邊流化邊輸送狀態。
4、吹掃階段：
當泵內物料輸送完畢，壓力下降到管道阻力時，指示燈發出信號，通氣延續一定時間，壓縮空氣清掃管路，然后進氣閥關閉，間隔一定時間，關閉出料閥，打開進料閥，完成一次輸送循環。

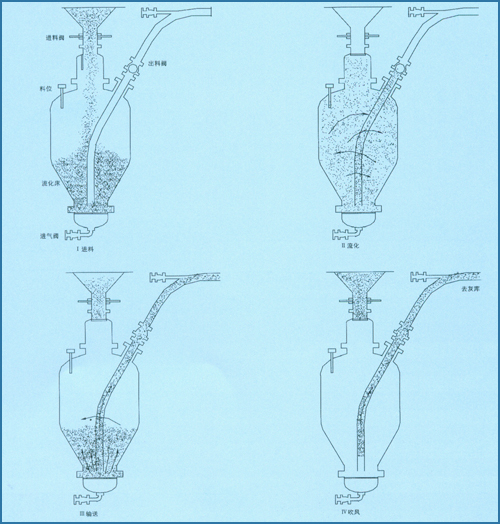

正壓濃相倉泵工作原理圖

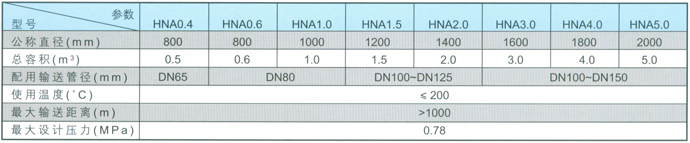

上引型濃相氣力輸送泵主要技術參數

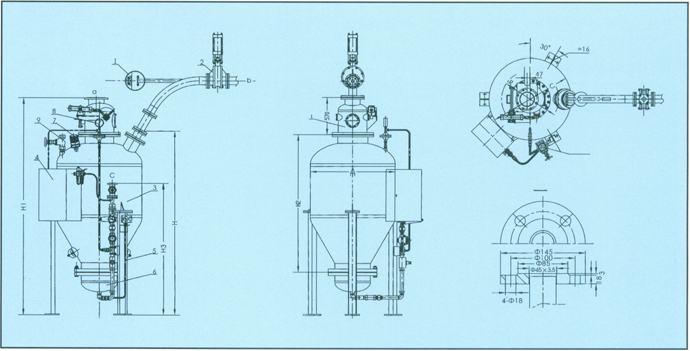

上引型濃相氣力輸送泵外型圖

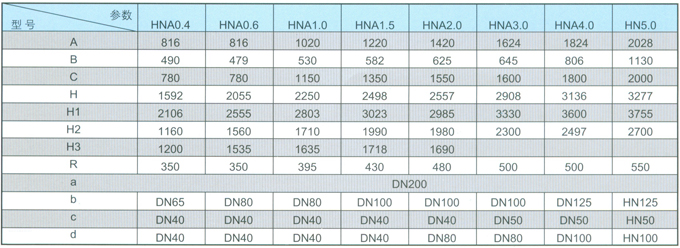

上引型濃相氣力輸送泵外形尺寸與接口表
